🔧 Motoren im Einsatz: Reparatur eines SEW-Getriebemotors für den industriellen Dauerbetrieb
In dieser Ausgabe unserer Reihe „Motoren im Einsatz“ stellen wir eine umfassende Instandsetzung vor, die die Vielseitigkeit und Leistungsfähigkeit moderner Industrieantriebe zeigt. Zur Reparatur stand ein SEW-Eurodrive Winkelgetriebemotor des Typs SK 9042.1 AZDSH-160MP/4 – ein Antrieb, der häufig in Förderanlagen, Produktionslinien und industriellen Materialtransportsystemen eingesetzt wird.
Der Motor ist mit seinem hohen Drehmoment und der robusten Bauweise für den harten Dauereinsatz ausgelegt. Genau deshalb lohnt sich eine professionelle Reparatur: Sie verlängert die Lebensdauer erheblich und stellt die volle Leistungsfähigkeit wieder her.
📸 Vorher – Nachher: Eine vollständige Instandsetzung
Bereits auf den Bildern lässt sich die Entwicklung klar erkennen:

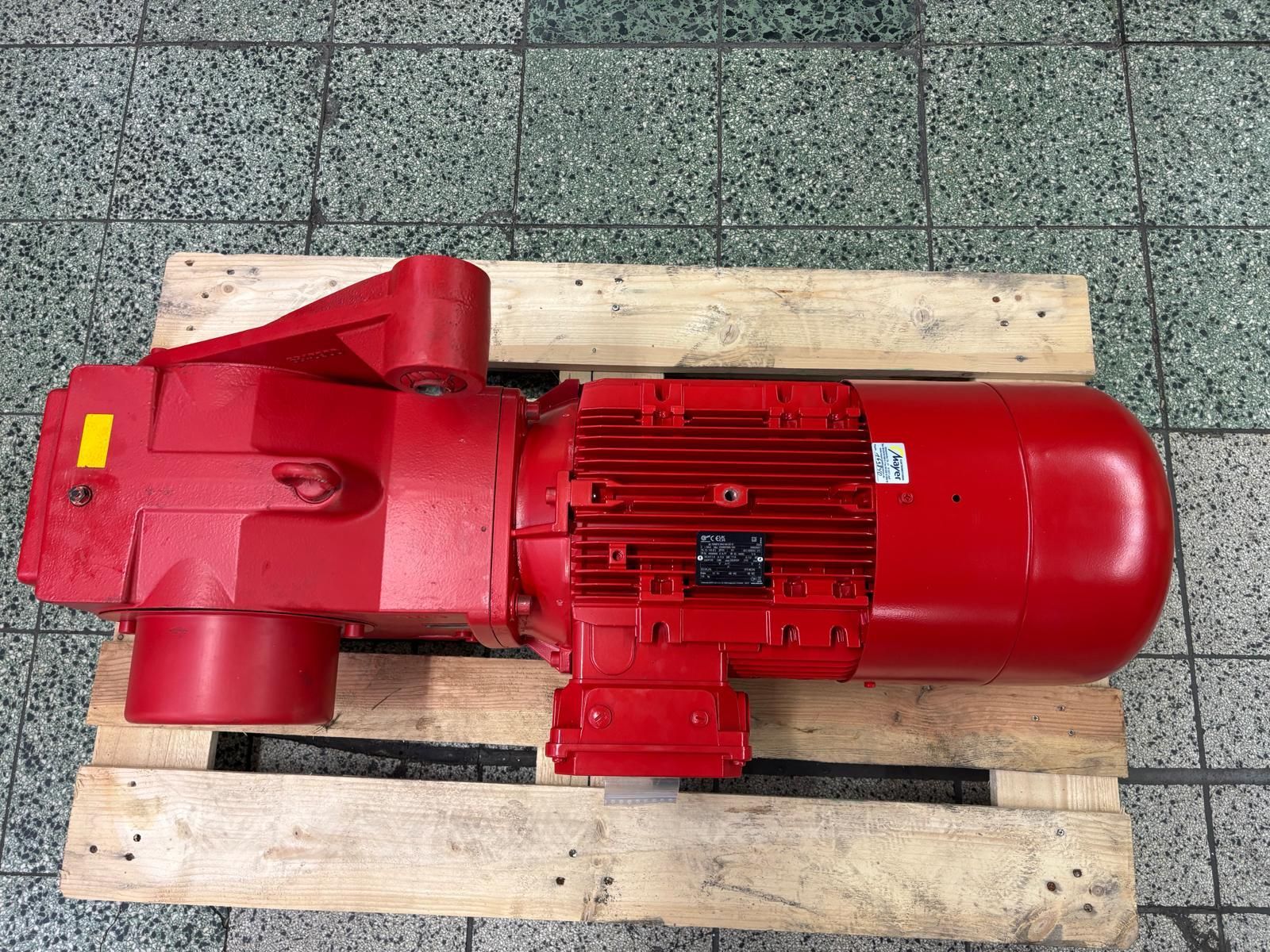

- Erstes Bild: Der Motor nach der Reparatur bei Mayer Elektromotoren – technisch geprüft, überarbeitet und optisch im neuwertigen Zustand.

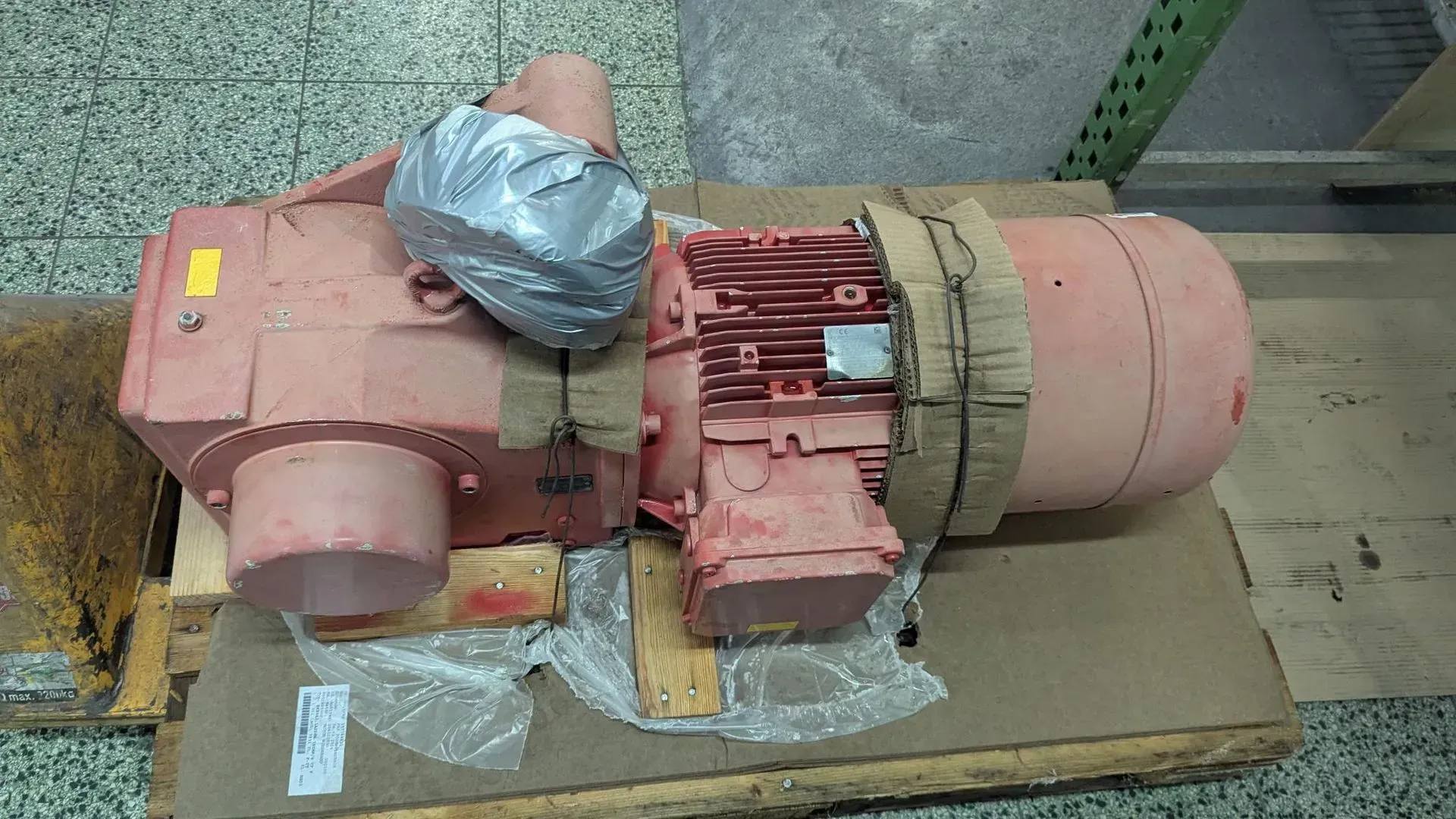

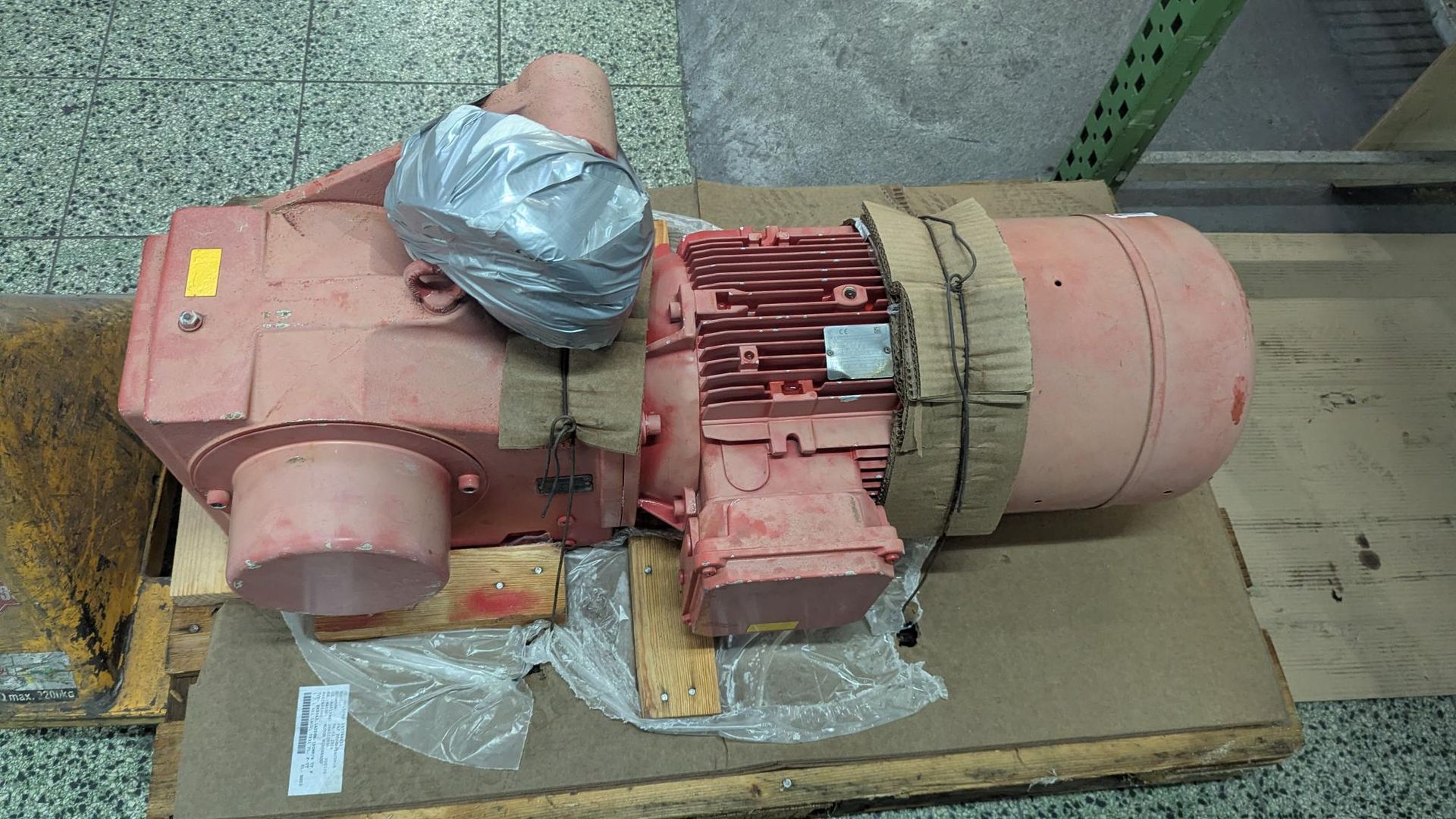

- Zweites Bild: Der ursprüngliche Zustand des Antriebs vor Beginn der Arbeiten – deutlich verschmutzt, teilweise beschädigt und technisch nicht mehr zuverlässig.
Die Reparatur war nicht nur kosmetisch, sondern umfasste eine vollständige technische Wiederherstellung des Antriebs.
🛠️ Durchgeführte Arbeiten an Motor und Getriebe
Die Instandsetzung eines SEW-Getriebemotors dieser Leistungsklasse erfordert präzises Vorgehen, spezielles Know-how und professionelle Werkstattausrüstung. Zu den ausgeführten Arbeiten gehörten:
1. Komplette Demontage
Der Motor und das Winkelgetriebe wurden vollständig zerlegt, um alle Baugruppen fachgerecht prüfen zu können.
2. Mechanische Instandsetzung
- Überprüfung der Getriebestufe und Lagerstellen
- Austausch verschlissener Bauteile
- Reinigung aller Gehäuseteile
- Erneuerung der Dichtungen
3. Elektrische Reparatur
- Prüfung der Wicklung
- Messungen nach VDE
- Reparatur bzw. Aufarbeitung elektrischer Komponenten
- Abschlussprüfung bei Nennlastbedingungen
4. Montage & Endkontrolle
Nach der fachgerechten Reparatur erfolgte eine präzise Wieder-Montage sowie eine umfangreiche Abschlussprüfung, um den sicheren Dauerbetrieb zu gewährleisten.
⚙️ Technische Daten des Getriebemotors
Der reparierte Antrieb verfügt über folgende Kennwerte:
- Hersteller: SEW-Eurodrive
- Typ: SK 9042.1 AZDSH-160MP/4
- Leistung: 11 kW
- Nenndrehmoment: 2257 Nm
- Abtriebsdrehzahl: ca. 47 min⁻¹
- Gewicht: ca. 220 kg
- Bauart: Kompakter Winkelgetriebemotor (häufig in Fördertechniksystemen eingesetzt)
Die Kombination aus hohem Drehmoment und geringer Abtriebsdrehzahl macht diesen Getriebemotor ideal für Anwendungen, bei denen Kraft statt Geschwindigkeit gefragt ist.
✔️ Fazit: Wieder bereit für den harten Industrieeinsatz
Nach der Reparatur ist der SEW-Getriebemotor wieder vollständig einsatzbereit. Durch die professionelle Instandsetzung bei Mayer Elektromotoren wurde nicht nur die Lebensdauer des Antriebs verlängert, sondern auch seine Betriebssicherheit wiederhergestellt.
Solche Reparaturen sind ein bedeutender Beitrag zur Nachhaltigkeit:
Reparieren statt ersetzen schont Ressourcen, reduziert Stillstandzeiten und spart Kosten.
